HVAC Testopstelling
Voor een gewaardeerde klant hebben wij een HVAC testopstelling ontwikkeld om units die in hun fabriek van de band rollen snel en efficiënt te kunnen controleren en testen.
De werking van cruciale componenten en de capaciteit van elk systeem worden binnen enkele minuten getest. Alle testresultaten worden weggeschreven in een systeem zodat de fabrikant alles exact kan traceren.
Opdracht & oplossing
Opdracht: Ontwikkel een opstelling voor het testen en goedkeuren van deze HVAC Unit. De testopstelling zal door productiemedewerkers gebruikt worden om te testen.
Deze testen zullen uitwijzen of het individuele product voldoet aan de strenge eisen van de standaard en de norm en goedgekeurd kan worden.
Samengevat heeft de applicatie de volgende functionaliteit:
- Hoofdscherm waar de status van de aangesloten ventilatie unit te zien is.
- Starten en stoppen van de testroutines.
Oplossing: Er is een complete testopstelling ontwikkeld waarmee de diverse componenten van de unit automatisch kunnen worden getest.

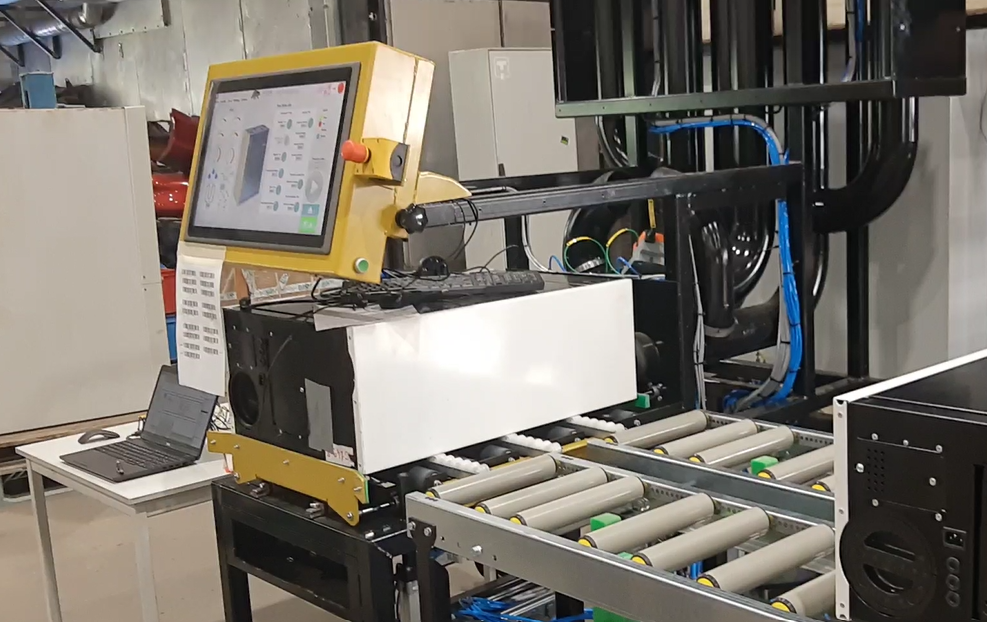

Het starten van een testsequentie begint bij de aankomst van een unit via de lopende band gevolgd door scannen van de productielabel en het maken van een verbinding met de unit.
Alle bevindingen worden direct weggeschreven in een systeem. Als alles goed is starten de tests:
A. Componententest (Vochtsensor, preheater, bypass, sensoren, ventilatoren, enz.)
B. Capaciteitstest
C. Externe lekkagetest
D. Interne lekkagetest
Daar waar mogelijk worden tests parallel uitgevoerd om zo snel mogelijk klaar te zijn.
Ontwerpen
Testopstelling bouwen
Software ontwikkelen
Levering & training
Technische specificaties
De testopstelling heeft de volgende eigenschappen:
- Mechanische setup teststation & rollerbaan
- Software pakket om diverse tests mee te doen
- Elektronica, sensoren en actuatoren
- Elektra en bekabeling
De software is een PC-gebaseerde applicatie, waarbij via een USB poort verbinding met de HVAC unit gemaakt wordt. De software is ontwikkeld door onze partner Beartree Automation B.V.
Hoe ging het proces?

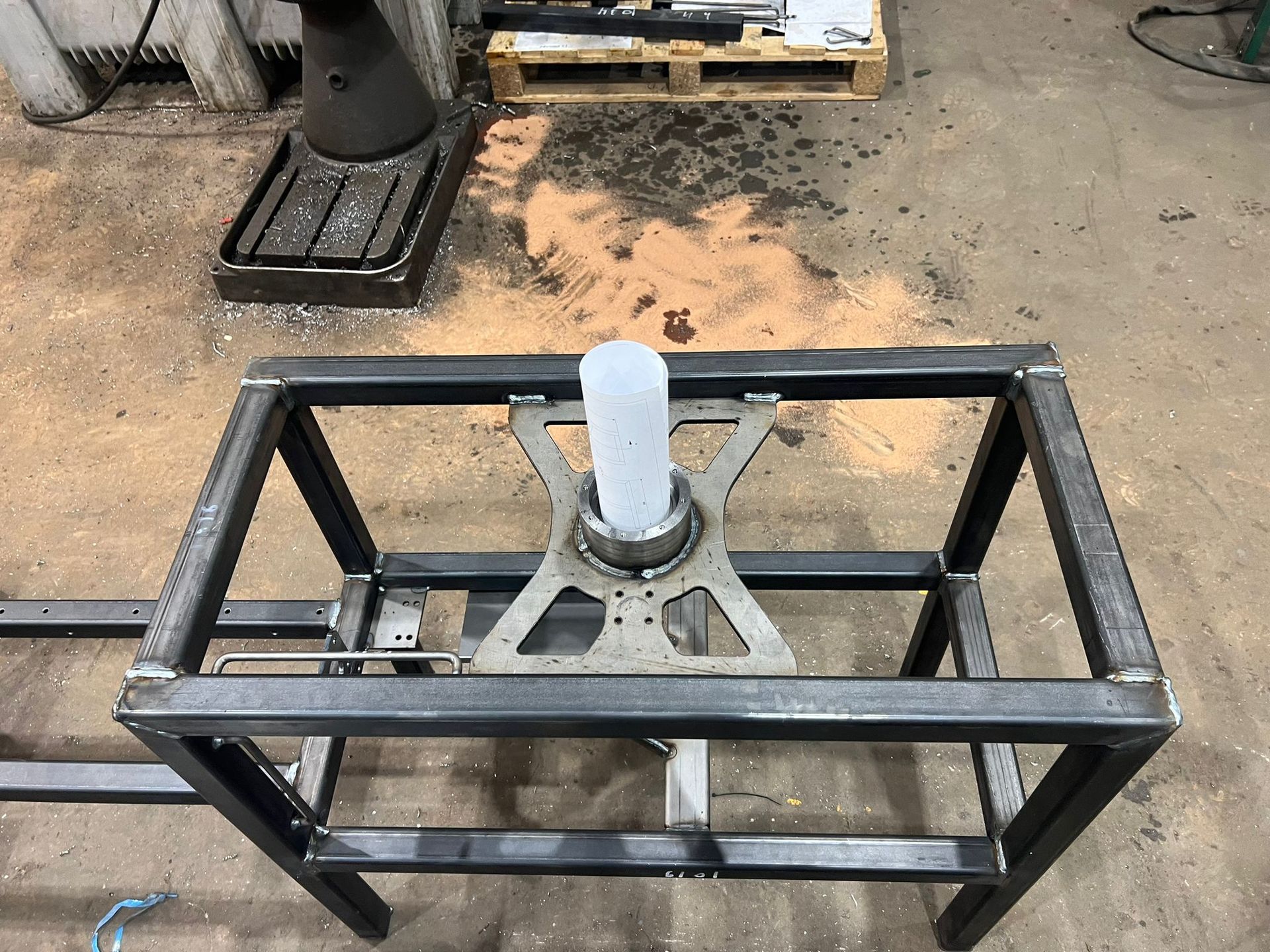

Van Engineering tot oplevering duurde het project zo'n 9 maanden. Immers moest er best wel wat tekenwerk plaatsvinden en werden diverse maak- en koopdelen in gang gezet.

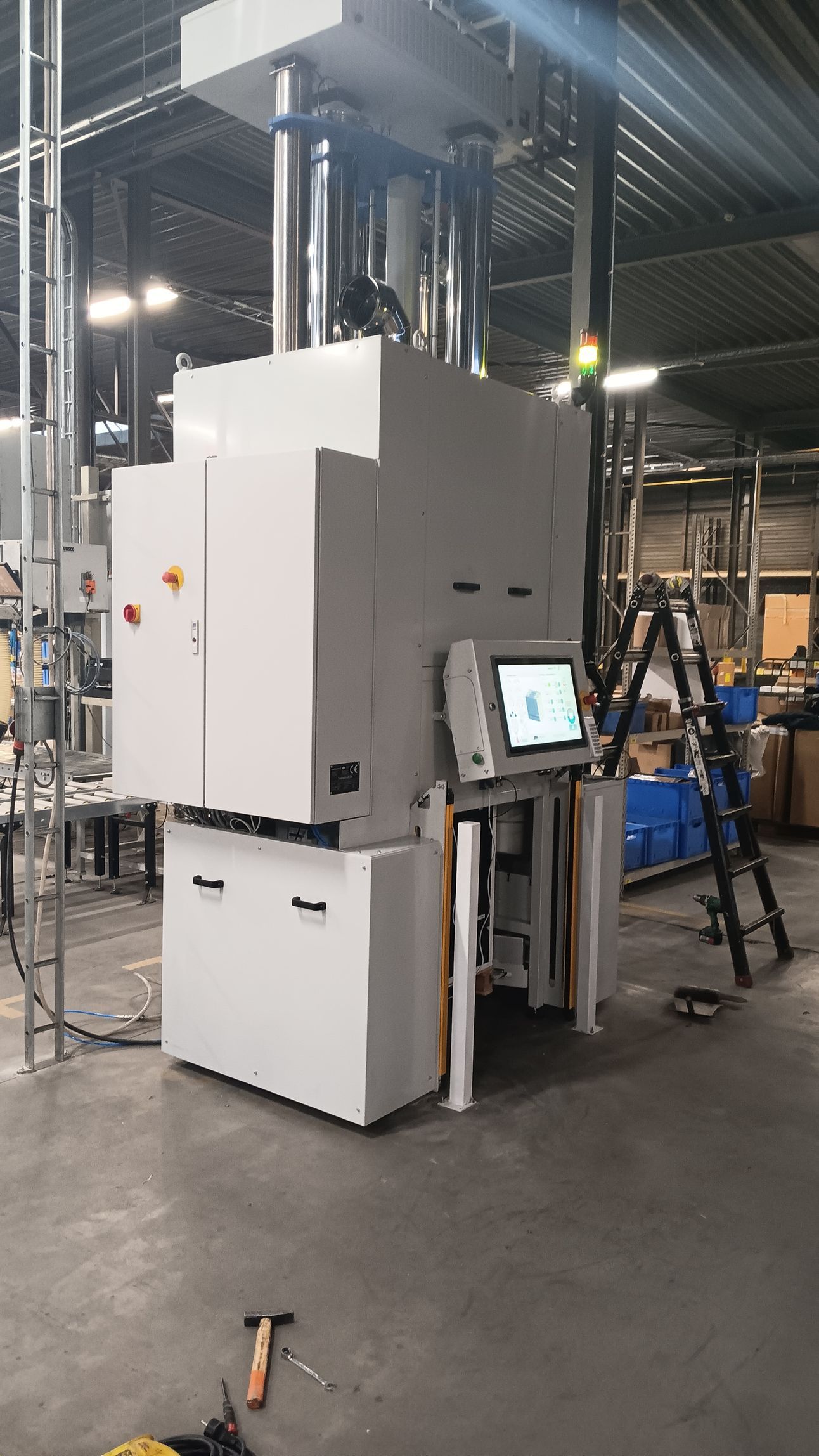

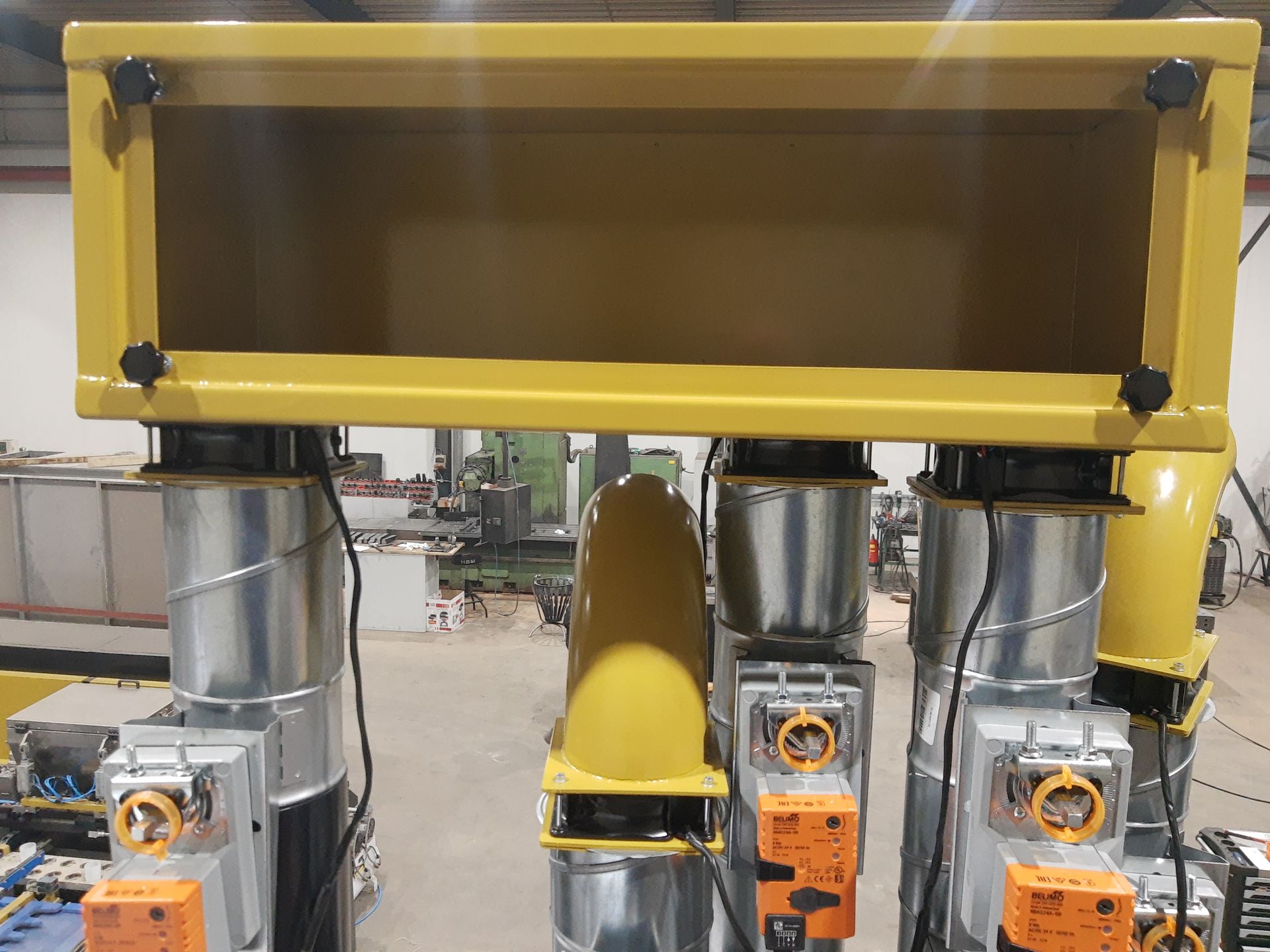

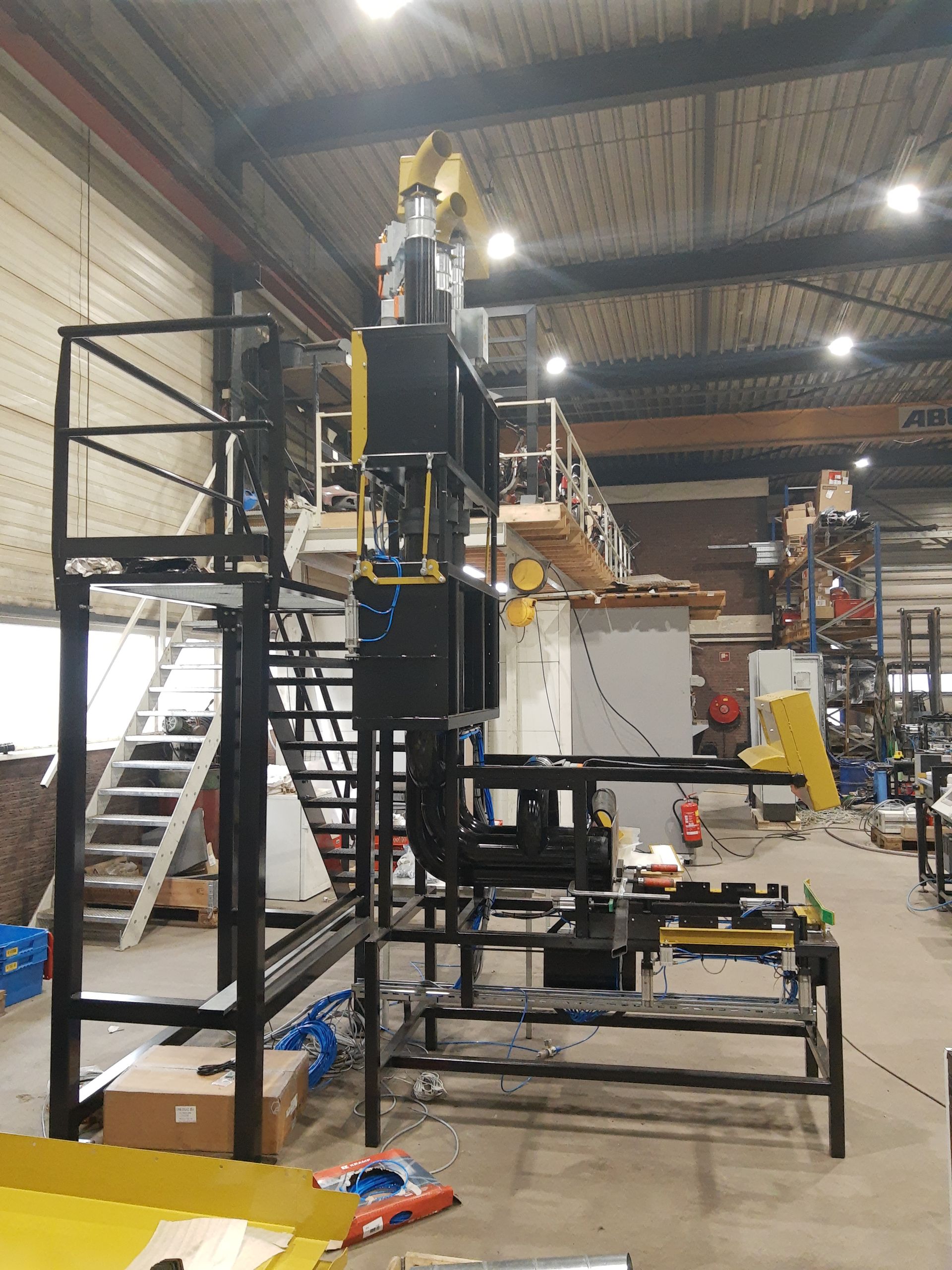

Hieronder zie je een paar foto's die gedurende het proces zijn genomen.
